يُعدّ تصميم الحواف من أهمّ اعتبارات الإنتاج لأيّ قطعة، إذ يؤثّر على قوّتها ومتانتها ووظيفتها وسلامتها وفعاليتها من حيث التكلفة. ولذلك، فإنّ الجدل الدائر بين المهندسين حول استخدام الحواف المائلة أو المشطوفة - وهما أكثر أنواع الحواف شيوعًا - ليس بالأمر المفاجئ.
تساهم هذه المقالة في هذا النقاش المستمر من خلال تغطية الاختلافات الرئيسية بين الشطف والتقطيع، وهي اختلافات مهمة التصنيع باستخدام الحاسب الآلي الاعتبارات، وكيف يمكن للمهندسين اختيار معالجة الحواف المناسبة لاحتياجات تصميم مشاريعهم المحددة.
الفرق بين الشطف والتقطيع: ما هما؟
الشطف والتقويس هما نوعان من معالجة الحواف يحلان محل الزوايا الحادة - الشطف ذو سطح مستوٍ بزاوية، والتقويس ذو نصف قطر منحني. فيما يلي نبذة مختصرة عن كلا النوعين من الحواف.

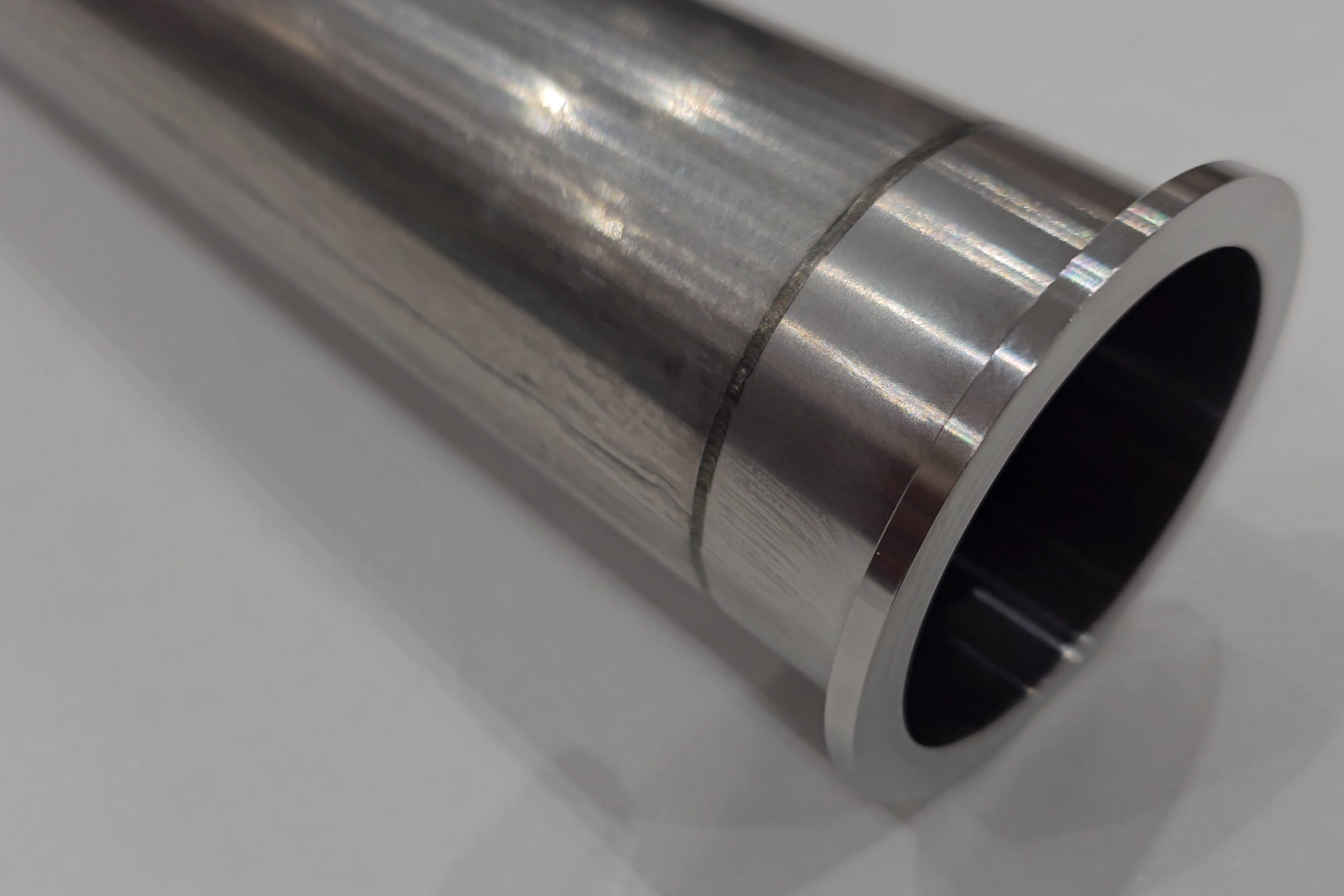

ما هي حافة الشطف؟
الشطفة هي حافة مستقيمة ومسطحة تحل محل الزاوية الحادة بين سطحين. وبينما يمكن أن تتراوح زاوية الحافة بين 0° و60°، فإن الشطفات عادة ما تُقطع بزاوية 45°.
ما هي حافة الفيليه؟
الحافة المشطوفة هي حافة انتقالية ناعمة أو مستديرة أو منحنية بين سطحين. يمكن أن يكون السطح المنحني انحناءً داخليًا أو خارجيًا.
شطف مقابل فيليه: الاختلافات الرئيسية التي تهم في مجال التصنيع
علم الهندسة
يتمثل الفرق الرئيسي الأول بين الحافة المشطوفة والحافة الدائرية في شكلهما الهندسي. الحافة الدائرية هي معالجة للحواف حيث يتم استبدال الزاوية بسطح مستوٍ مقطوع بزاوية (عادةً 45 درجة). أما الحافة المشطوفة فهي معالجة للحواف حيث يتم استبدال الزاوية بسطح منحني مقطوع بنصف قطر ثابت أو متغير.
توزيع الإجهاد
تُعدّ الحواف الدائرية أفضل في توزيع الإجهاد، حيث لا يتركز الإجهاد بشكل كبير في أي نقطة واحدة من المادة. كما تُوزّع الشطبات الإجهاد أيضاً، ولكن ليس بنفس فعالية الانتقالات المنحنية للحواف الدائرية.
تعقيد الآلات
تُعدّ عملية تشكيل الحواف الدائرية أكثر تعقيدًا عادةً، إذ تتطلب مسارات أدوات منحنية، وقواطع كروية، وعدة مراحل تشطيب. أما تشكيل الشطفة، فهو سهلٌ عادةً، لأنه لا يتطلب سوى مسار أداة مستقيم.
الانتهاء من السطح
تُنتج عملية الشطف سطحًا مستويًا مصقولًا، بينما تُنتج عملية التدوير سطحًا منحنيًا متصلًا. يتميز التدوير بسطح نهائي أكثر نعومة، ولكنه أكثر عرضة لظهور علامات مسار أداة القطع نظرًا لتعقيد عملية التشغيل.
الاستخدامات
تُستخدم الحواف المشطوفة في الأجزاء الهيكلية، والأجزاء الحاملة للأحمال، والأجزاء المصبوبة بالحقن، وأوعية الضغط، والأجزاء التي تتطلب مقاومة تدفق منخفضة. أما الحواف المشطوفة فتُستخدم في وصل الأجزاء المتزاوجة، وإزالة النتوءات من الأجزاء المشغولة آليًا، وتنعيم الزوايا الحادة.
تكاليف الآلات
عادة ما تكون عمليات التشكيل بالقطع الدائرية مكلفة في عمليات التشغيل الآلي لأنها تتطلب دقة أعلى، وحركات أدوات منحنية، وبرمجة معقدة، وأوقات تشغيل أطول، وتغييرات في الأدوات.
توازن
تعمل كل من الشطفات والزوايا الحادة على إزالة الزوايا الحادة من القطعة؛ ومع ذلك، فإن الزوايا الحادة أكثر أمانًا في التعامل معها لأن الشطفة لا تزال تحتفظ بحافة حادة.
| الميزات | شطب الحافة | شريحة |
| علم الهندسة | قطع مستقيم ومائل | انتقال منحني |
| توزيع الإجهاد | توزيع معتدل للضغط النفسي | توزيع ممتاز للضغط |
| تعقيد الآلة | سهلة التصنيع | أكثر تعقيدًا في التصنيع |
| الانتهاء من السطح | سطح مستوٍ مصقول | سطح أملس ومنحني |
| الاستخدامات | أجزاء متداخلة، إزالة النتوءات | المكونات الحاملة للحمل |
| تكاليف الآلات | أقل | أكثر |
| توازن | سهل التحكم | خصائص معالجة أفضل |
يمكن أن تقلل الحواف المشطوفة من تركيز الإجهاد بنسبة 30-50% مقارنة بالزوايا الحادة، بينما لا توفر الحواف المشطوفة سوى تحسن بنسبة 10-20%.
شطف مقابل فيليه: اعتبارات التصنيع باستخدام الحاسب الآلي
تختلف الشطفات والزوايا المشطوفة في جوانب عديدة، بما في ذلك اعتبارات التشغيل. وتُعدّ اعتبارات التشغيل لكل من هاتين العمليتين عاملاً رئيسياً في نجاح المشروع أو فشله.
متطلبات الأدوات
تتطلب عملية تشكيل الشطف أدوات أبسط، مثل قواطع الشطف وقواطع الطحن الطرفية. في المقابل، تحتاج عملية تشكيل الحواف الدائرية إلى أدوات تشغيل معقدة، مثل قواطع الطحن الطرفية ذات الرأس الكروي أو أدوات تقريب الحواف. وتساهم الاختلافات في متطلبات الأدوات في اختلاف تكاليف التشغيل بين هاتين العمليتين.
دقة الأبعاد
من واقع خبرتنا، فإن الشطبات سهلة التحكم من حيث الأبعاد، ويرجع ذلك إلى حد كبير إلى أسطحها المسطحة، على عكس الحواف المنحنية التي تمثل تحديًا بسبب أسطحها المنحنية.
بالإضافة إلى ذلك، فإن البرمجة أبسط في الشطبات مقارنة بالزوايا الدائرية التي تحتاج إلى اعتبارات تعويض متعددة للأدوات لضمان الترجمة الدقيقة لبيانات البرنامج إلى نتائج التشغيل الآلي.
التأثير على وقت الدورة
يمكن إنجاز شطف الحواف في تمريرة تشطيب واحدة، على عكس تشكيل الحواف الذي قد يتطلب أكثر من تمريرة تشطيب. يؤدي هذا إلى زيادة مدة دورة الإنتاج. وتشير تجاربنا السابقة إلى أن تأثير ذلك على مدة الدورة يتراوح بين 5% و15%.
اللمسات الأخيرة
على الرغم من أن الشطبات مقبولة عادةً للاستخدام مباشرةً بعد تشكيلها، إلا أن الحواف المشطوفة قد تتطلب عمليات تشطيب إضافية لتحسين جودة السطح وإزالة آثار الأدوات. وتُعدّ تقنيات التشطيب الثانوية، مثل التلميع، شائعة في إنتاج الحواف المشطوفة.
اعتبارات مادية
قد تؤثر المواد المراد تشكيلها بشكل متفاوت على تشكيل الحواف المشطوفة والزوايا الدائرية. فالمواد الهشة كالحديد الزهر أكثر عرضة للتشقق عند الزوايا الحادة. تساعد الحواف الدائرية على توزيع الإجهاد وتقليل بدء التشقق. من واقع خبرتنا في تشكيل هياكل الحديد الزهر، أدى إضافة حافة دائرية بسمك 1 مم عند الزوايا الداخلية إلى تقليل التشقق أثناء التجميع بأكثر من 50%. مع ذلك، يجب التحكم بدقة في معايير التشغيل لتجنب تكسر الحواف.
يمكن تشكيل المواد اللينة، مثل الألومنيوم، على شكل شطبات أو حواف دائرية دون مشاكل كبيرة. أما المواد الصلبة، مثل الفولاذ المقاوم للصدأ، فتستفيد عادةً من الحواف الدائرية، حيث تعمل الحافة المستديرة على تحسين توزيع الإجهاد في التطبيقات التي تتحمل الأحمال.
الشطف مقابل التقطيع: متى يُستخدم كل منهما؟
متى يُستخدم الشطف؟
يُعدّ الشطف الخيار الأمثل في الحالات التالية:
- عند الحاجة إلى أجزاء متزاوجة
- عند الحاجة إلى إزالة النتوءات بعد عملية التشغيل الآلي
- عندما تكون الميزانية محدودة لأعمال التشغيل الآلي
متى يُستخدم الفيليه؟
يُعدّ الفيليه الخيار الأمثل في الحالات التالية:
- متى يكون تخفيف التوتر أمراً مهماً
- عندما تكون الأجزاء مخصصة لتحمل الأحمال
- عندما تفوق الفوائد الوظيفية التكاليف بكثير
- عندما يكون من المطلوب أن تكون الأجزاء منحنية أو مستديرة لأسباب جمالية.
| تصميم ميزة | شطب الحافة | شريحة |
| الحد من التوتر | تحسن طفيف إلى متوسط | تحسن كبير |
| تعقيد التصنيع | الاشارات | مجمع |
| محاذاة التجميع | أسعار | محدود |
| القوة الميكانيكية | منخفض إلى معتدل | مرتفع |
| تكاليف التشغيل | أقل | أكثر |
| جماليات | حواف نظيفة ومستوية | انتقالات سلسة ومستديرة |
| طلاء ثانوي | التصاق جيد | تغطية جيدة |
| خصائص تشغيل المواد | مناسب لمعظم المواد | أفضل للمواد المعرضة للإجهاد |
كيفية تحديد الشطبات والزوايا المشطوفة في الرسومات الهندسية
الرسومات الهندسية، وفقًا لـ أسمي Y14.5يجب تزويدها بتعليقات توضيحية موحدة ومعيارية لتجنب أي لبس في اتصالات التصميم. مع مراعاة متطلبات التصميم هذه، إليك كيفية تحديد الحواف المشطوفة والملتوية في الرسومات الهندسية.
- شرح شرائح اللحم: تُوصَف الحواف عادةً باستخدام الحرف "R" متبوعًا بحجم نصف القطر بالمليمتر. على سبيل المثال، يشير "R8" إلى حافة نصف قطرها 8 مم. ويمكن الإشارة أيضًا إلى السماح بتفاوت معين في القيم المسموح بها باستخدام "±". لذا، يشير "R8 ± 0.5 مم" إلى حافة نصف قطرها 8 مم وتفاوت مسموح به قدره ± 0.5 مم.
- شرح الشطف: في الرسومات الهندسية، يُشار عادةً إلى الجزء المشطوف بالحرف "C"، متبوعًا بطوله وزاويته. على سبيل المثال، "C5 x 45°" يشير إلى جزء ذي شطف بطول 5 مم وزاوية 45°. ويمكن الإشارة أيضًا إلى السماح بتفاوت طفيف في الحجم باستخدام "±".
الأسئلة الشائعة
لماذا يقوم المهندسون بشطف حواف الأجزاء المصنعة آلياً؟
يقوم المهندسون بشطف حواف الأجزاء المصنعة لتعزيز السلامة وخصائص التجميع مع تقليل الحواف الخشنة.
هل الحواف المشطوفة أقوى من الحواف المشطوفة؟
نعم، الحواف المشطوفة أقوى من الحواف المنحنية لأن الشكل المنحني يسمح بتوزيع متساوٍ للإجهاد، مما يؤدي إلى تقليل تركيزات الإجهاد.
أيهما أرخص في التصنيع: الشطف أم التدوير؟
تعتبر عملية تشكيل الشطف أرخص من حيث التشغيل نظرًا لأنها تتطلب أوقات تشغيل أقصر وتسهل برمجتها.
ما هو الحد الأدنى لنصف قطر التدوير في عمليات التصنيع باستخدام الحاسوب (CNC)؟
يبلغ نصف قطر التدوير الأدنى للتصنيع باستخدام الحاسوب عادةً 0.5 مم، على الرغم من أن نطاق 1 إلى 3 مم غالبًا ما يفضل لتحقيق الأداء الأمثل والتصنيع الجيد والفعال من حيث التكلفة.
خاتمة
يعتمد اختيار الشطف مقابل التدوير على معايير مختلفة، بما في ذلك الأحمال الميكانيكية وتكلفة التشغيل وخصائص المواد وما إلى ذلك. إن فهم الاختلافات بين هذين النوعين من الحواف يساعد المهندسين على إنشاء أجزاء فعالة من حيث التكلفة وذات أداء عالٍ.
لا يجب أن يكون الاختيار بين الحواف المشطوفة والشرائح المتساوية بمثابة مقايضة. فاست بريسينساعد المهندسين على تحسين معالجة الحواف لتحقيق أفضل أداء وأقل تكلفة. حمّل تصميمك للحصول على المساعدة. مراجعة مجانية لـ DFM.
