ステンレス鋼の切断方法：熱による歪みを避け、適切な方法を選択する

ステンレス鋼の切断方法は、精度、厚み、熱感受性、コストのバランスを考慮して決定されます。誤った方法を用いると、公差のずれ、熱による歪み、コストの上昇につながる可能性があります。

このガイドは、精度、スピード、低コストなど、プロジェクトのニーズに合わせてプロセスを調整することで、これらの問題を回避できるよう支援します。

以下に、主要な4つの方法を簡単に比較した概要を示します。

• レーザー切断：高精度と高速サイクルタイムが求められる薄板材の切断に最適です。

• ウォータージェット切断：熱に弱い部品に適しています。

• プラズマ切断：厚みのある、精度がそれほど求められない部品の切断に最適です。

• CNCフライス加工：複雑な形状や少量生産の精密部品の加工に最適です。

ステンレス鋼を切断するための工業的方法

以下は、ステンレス鋼部品のCNC加工における主要な工業用切削方法です。

レーザー切断

CNCレーザーカッター（一般的にはファイバーレーザー）は、高出力レーザービームを用いて、プログラムされた経路に沿ってステンレス鋼を溶融または蒸発させます。レーザー切断では、酸化を制御し、溶融材料を除去するために、窒素や酸素などのアシストガスが使用されます。

レーザー切断は、精度と高速加工が優先される薄板から中厚板のステンレス鋼板のCNC加工に最適です。ただし、切断端の酸化や、反射率の高い特注ステンレス鋼部品の加工効率の低下といった制約があります。

ウォータージェット切断

ウォータージェット切断は、超高圧の水と研磨粒子を用いてステンレス鋼を切断する冷間切断技術です。このプロセスの有効性は、研磨材の選択、ノズル設計、およびスラリーの挙動に左右されます。

ウォータージェットは、熱に弱い部品の加工に最適な選択肢です。しかし、熱による変形がないという利点がある一方で、切削速度が遅くなり、運転コストが高くなり、高精度部品の加工時には追加の仕上げ加工が必要になります。

プラズマ切断

プラズマ切断は、高温のプラズマアークを用いてステンレス鋼を切断する技術です。使用されるガスは通常、空気または酸素で、約22,000℃の温度で電気的にイオン化されてプラズマになります。プラズマ切断は、優れた切断面の仕上がりや厳密な公差が必ずしも必要とされない、厚みのある構造用ステンレス鋼部品の切断によく用いられます。

CNCフライス

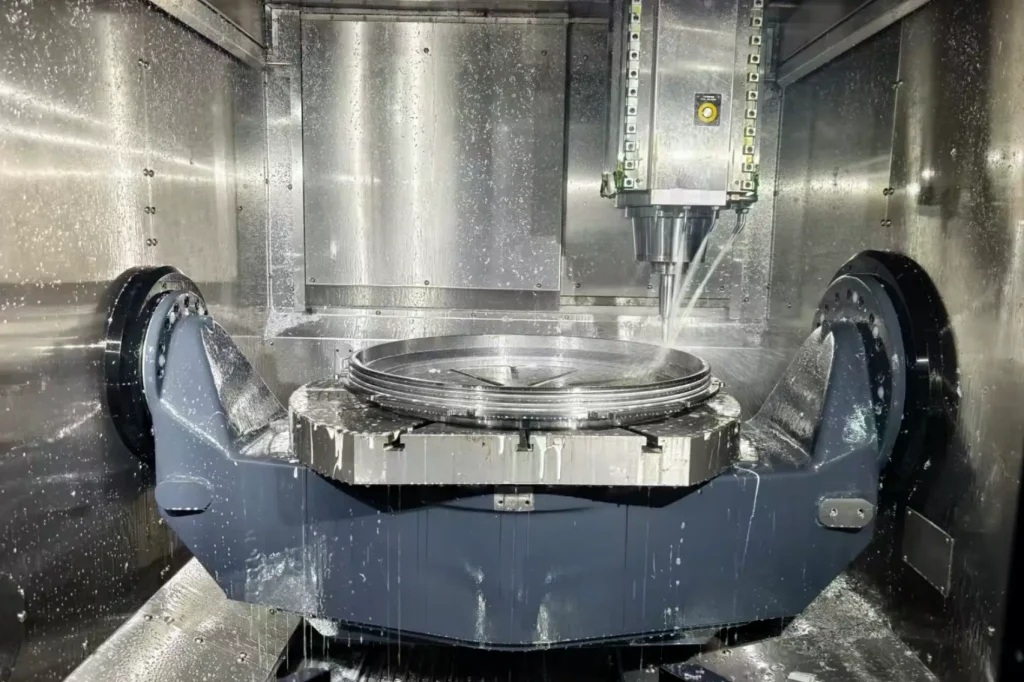

CNCフライス加工は、回転する切削工具（エンドミルなど）を用いて、固定されたステンレス鋼のワークピースから材料を除去する切削加工技術です。この方法は、厳しい公差、複雑な形状、そして優れた加工面仕上げが求められる精密部品の加工に最適です。

しかし、CNCフライス加工は熱切断法よりも加工速度が遅く、セットアップ費用や工具費用も高額になります。そのため、公差や複雑な形状が重要な精密部品の加工に最適であり、大量生産や粗削り加工には適していません。

ステンレス鋼の切断に適した方法の選び方

ステンレス鋼を効果的に切断するには、単一の方法に頼るのではなく、複数の要素を評価する必要があります。これらの要素については、以下で説明します。

精度要件

CNCフライス加工は±0.01mmという最も厳しい公差を実現し、レーザー切断がそれに続き、約±0.05～0.1mmの公差となります。ウォータージェット切断の公差は±0.1～0.3mm、プラズマ切断は約±0.3～0.5mmです。

したがって、高精度なカスタムステンレス鋼部品には、CNCフライス加工が最も適した選択肢です。厳しい公差と表面仕上げを実現する方法については、当社の精密加工ガイドをご覧ください。レーザー切断は、中精度から高精度の部品にも有効です。ウォータージェットは低精度から中精度の部品に適しており、プラズマ切断は精度が要求されない場合にのみ検討すべきです。

ジオメトリの複雑さ

複雑な形状のステンレス鋼部品の場合、CNCフライス加工とレーザー切断が最も適した選択肢となります。ただし、複雑な3D形状の部品にはCNCフライス加工の方が適していることが多く、レーザー切断は2D形状に限定される傾向があります。

ウォータージェット切断も複雑な2次元形状の加工に役立ちますが、レーザー切断やCNCフライス加工に比べるとその精度は劣ります。プラズマ切断は一般的に、複雑な形状の加工よりも、大規模な構造物の切断に用いられます。

したがって、複雑な形状にはCNCフライス加工、次にレーザー切断、最後にウォータージェット加工を行うのが良いでしょう。プラズマ切断は複雑な形状には適していません。

素材の厚さ

厚さ20mm以上のステンレス鋼部品の切断には、ウォータージェット切断とプラズマ切断が最適です。ウォータージェットとプラズマはどちらも厚板部品の切断に使用できるため、切断面の品質とコストが主な判断基準となります。切断面の品質が重視される場合はウォータージェット切断が、コストが優先される場合はプラズマ切断が選ばれます。

当社の経験では、レーザー切断は薄い部品（6mm未満）に最適です。中程度の厚さの部品（6mm以上20mm未満）の場合は、レーザー切断またはウォータージェット切断が確実に使用できます。

熱に対する敏感さ

ウォータージェット切断は冷間切断技術であり、熱影響部（HAZ）が発生しないため、カスタムステンレス鋼部品に熱による歪みが不要な場合に最適な選択肢となります。一方、プラズマ切断は大きなHAZを発生させるため、熱による歪みが絶対に避けなければならない場合には、その使用は著しく制限されます。

レーザー切断はプラズマ切断よりも発熱量が少ないものの、ASM InternationalとAWSの両規格は、熱処理によって切断面の微細構造が変化することを認めており、レーザー切断では熱影響部（HAZ）が発生することを確認している。CNCフライス加工は熱処理ではないが、加工に伴う摩擦によって熱が発生し、わずかな熱歪みが生じる可能性がある。

したがって、熱感受性が重要な要素となる場合は、ウォータージェット加工法を使用してください。熱影響部が中程度の場合は、レーザー切断またはCNCフライス加工を使用してください。プラズマ切断は、熱による歪みが問題にならない場合にのみ使用してください。

生産量とコスト

プラズマ切断は、複雑な表面仕上げへの要求が低く、コストも低いため、大型の構造用ステンレス鋼部品の加工に最適です。しかし、大量生産プロジェクトで高品質な表面仕上げが求められる場合は、優れた自動化機能を備えたレーザー切断が次善の選択肢となります。

一方、少量生産で複雑なプロジェクトは、CNCフライス加工の恩恵をより大きく受けるでしょう。ただし、CNCフライス加工はウォータージェット切断と同様にコストがかかるため、選択する前に費用対効果を慎重に検討することが重要です。

ステンレス鋼の切断方法：加工方法の選択概要

ここでは、さまざまな切断方法が、さまざまな要求に対してどのような結果をもたらすかについて、簡単に概説します。

切断方法を選択したら、次のステップは曲げ加工、組み立て、検査です。プロトタイプ製作の全工程については、弊社の板金プロトタイプ製作ガイドをご覧ください。

304ステンレス鋼と316ステンレス鋼：材質が切削に及ぼす影響

304および316ステンレス鋼を扱うCNC加工プロジェクトのほとんどは、薄板加工における利点と高速な自動化を実現するため、レーザー切断を採用しています。しかし、同じ切断技術を用いる場合でも、鋼種によって材料特性が異なるため、切断方法にはばらつきが生じます。

316ステンレス鋼にはモリブデンが含まれており、これにより金属の靭性は向上しますが、切削抵抗の増加、工具摩耗の増大、発熱量の増加といった問題が生じます。そのため、304ステンレス鋼の方が加工や切削が容易であり、結果として加工速度と加工効率が向上します。 ただし、部品に耐腐食性よりも高い機械的強度が必要な場合は、 合金鋼を検討する 熱処理を施すことで、はるかに高い強度を得ることができる。

よくある質問

ステンレス鋼を切断する最良の方法は何ですか？

ステンレス鋼の切断に最適な方法は一つではなく、プロジェクトによってニーズが異なるため、CNCフライス加工が適しています。複雑な形状にはCNCフライス加工、薄板や高速加工にはレーザー切断、熱に弱い部品にはウォータージェット切断、厚みのある低精度部品にはプラズマ切断が適しています。

ステンレス鋼はなぜ他の素材よりも切断が難しいのか？

ステンレス鋼は、高い靭性と低い熱伝導率のため、他の材料よりも切削が難しく、加工硬化、熱保持、工具の摩耗促進を引き起こします。

ステンレス鋼を切断する際に、どの程度の公差が許容されるのか？

CNCフライス加工でステンレス鋼を切断する場合、±0.01mmという厳しい公差を実現できます。レーザー切断では0.05mm、ウォータージェットでは0.1mm、プラズマ切断では0.3mmという精度が可能です。

316ステンレス鋼は304ステンレス鋼よりも切断が難しいですか？

はい、316ステンレス鋼は304ステンレス鋼よりも靭性が高いため、切削が難しく、切削中に工具の摩耗や加工硬化が加速します。

結論

ステンレス鋼のCNC加工には、レーザー切断、ウォータージェット切断、プラズマ切断、CNCフライス加工の4つの主要な切断方法があります。寸法精度、納期、手直し、コストを削減するためには、設計段階の早い段階で適切な切断方法を選択することが非常に重要です。

最終的に最適な選択は、公差、形状、体積、コスト、厚さ、および熱感受性を徹底的に評価することによって決まります。ステンレス鋼加工サービスにおいて、 FastPreciのような経験豊富なパートナーと協力することで、最初から最適な加工方法を選択することができます。
